YOLOv3 理解学习

经过YOLOv1，YOLOv2(YOLO9000)之后，Joseph Redmon 迎来了他的又一新作 YOLOv3: An Incremental Improvement，YOLOv3这不是一篇正常的论文，只是一个工作报告。比较晦涩难懂。

YOLOv3 特点

  • YOLOv3保持了和前面的YOLOv1，YOLOv2一样的优点，就是快，另外在性能上提升了不少，精确度和SSD一样，但是速度却是SSD的三倍。

  • YOLOv3的锚框(Anchor Box)使用了3个锚框，依旧是采用聚类算法进行锚框的选择。

  • 模型的网络结构更加的复杂采用的是Darknet-53

  • YOLOv3加入了多尺度预测的方法。

YOLOv3锚框的变化

YOLOv3对预测框的偏移量是保持原来不变，和YOLOv2一样的，如下所示：

bx=σ(tx)+cxby=σ(ty)+cybw=pwetwbh=phethPr(object)∗IOU(b,object)=σ(to)b_x = \sigma(t_x) + c_x \\ b_y = \sigma(t_y) + c_y \\ b_w = p_we^{t_w} \\ b_h = p_he^{t_h} \\ Pr(object) * IOU(b, object) = \sigma(t_o)

但是这次采用3个Anchor Box，YOLOv3采用逻辑回归来预测每个边界框的objectness score(可以叫作置信度分数，和YOLOv1中的confidence score是相同的，就是当前框含有目标的概率)。如果3个Anchor Box中的其中一个覆盖的groundtruth比其余的大于一个阈值，则会将这个框的权重设置为1，其余的设置为0，忽略另外两个。在YOLOv3中的穿上阈值设置为0.5。

YOLOv3类别预测

YOLOv3中的预测因为一个bounding box可能会包含一个多标签的类别。在YOLOv3中不使用softmax分类器，而是使用一个逻辑回归分类器，这两个的效果一样，但是逻辑回归的分类器会对多标签类别有一个良好的策略。（多标签：如人和女人，其中一个类别包含另一个类别等重合的类别）。

YOLOv3多尺度预测

YOLOv3有3个尺度的预测，YOLOv3采用了FPN(feature pyramid networks)来进行多尺度的特征提取。在Anchor Box的选择上依然使用k-means 聚类算法进行选择，使用9个聚类随机算出3个尺度的Anchor Boxes。

FPN论文：Feature Pyramid Networks for Object Detection

YOLOv3特征提取器

YOLOv3采用了Darknet-53来作特征提取网络，如下图所示

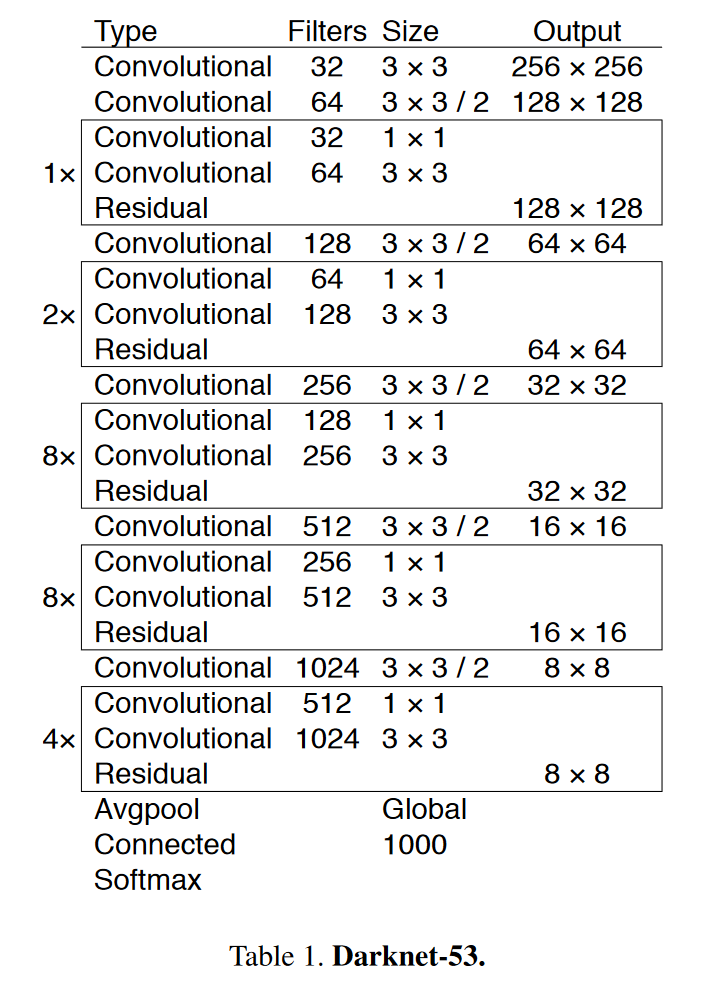

Darknet-53

Darknet 53和采用了一种合并的方法，将Darknet19和Residual残差结构放在一块儿。使用了一些连续的$3\times3$和$1\times1$卷积层来进行，期间还有一些残差网络。这个网络比Darknet19强大太多了，达到了和ResNet101与ResNet152相差无几的精度，下图是一些比较：

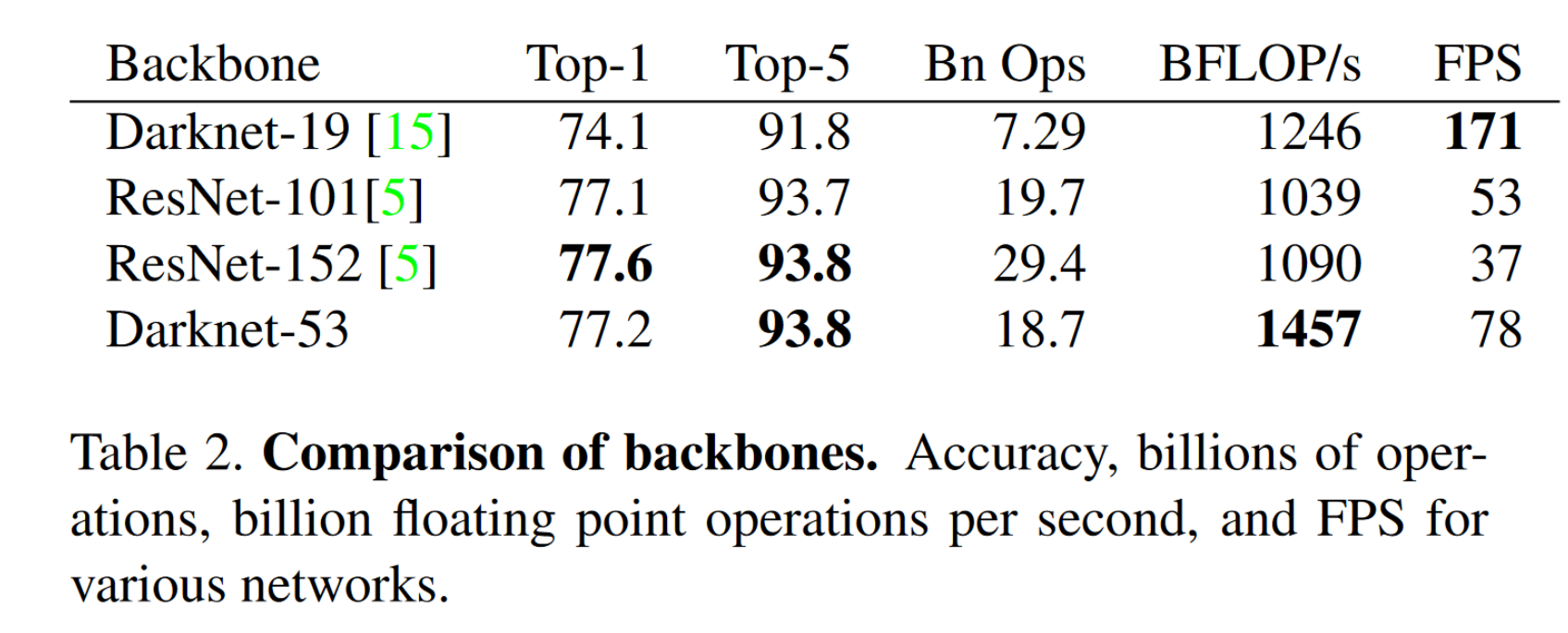

Comparison of backbones

可以看出，Darknet53和ResNet-101和ResNet-152的效果是相差无几的，但是速度上，Darknet53要比其余两者要好的多。而且BFLOP/s (Billion Float operations per second) Darknet网络是比较高的，意味着Darknet有更好的GPU利用率。很有可能是因为ResNet有更多的层，101，152，因此效率上可能不是那么强。

细节

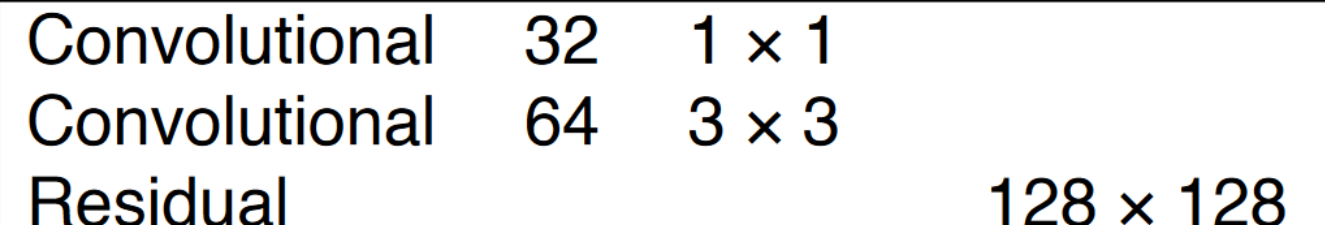

Residual

这个Block 借鉴了 ResNet中的残差网络，

下图为ResNet的一个Block

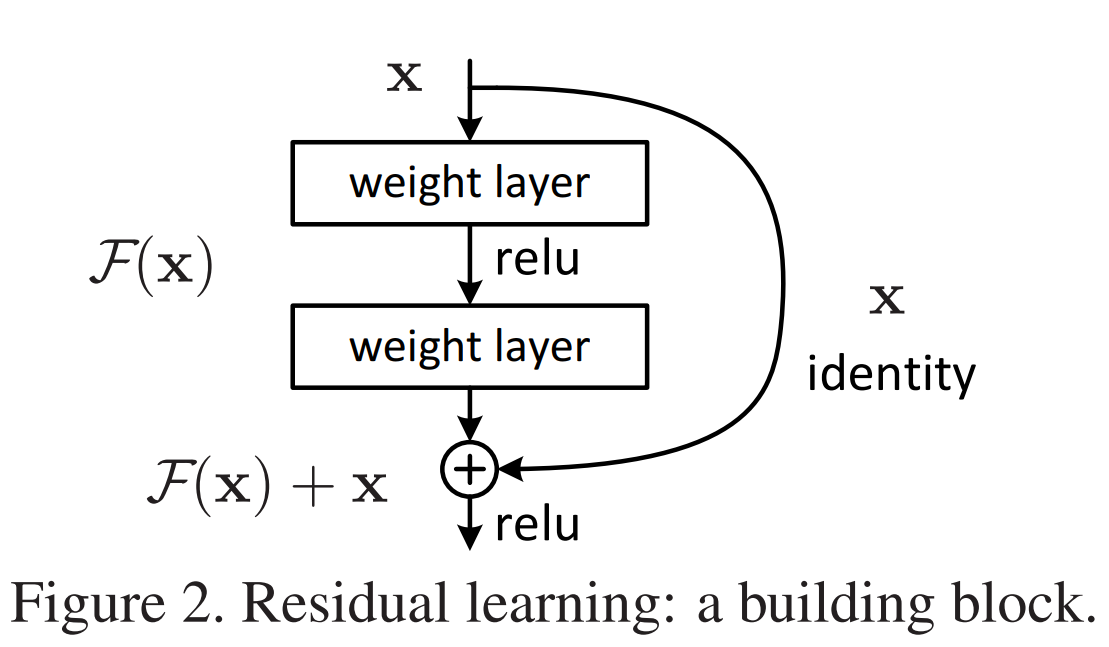

Residual Block

ResNet原文：Deep Residual Learning for Image Recognition

YOLOv3的网络架构

下面是YOLOv3比较详细的一个图

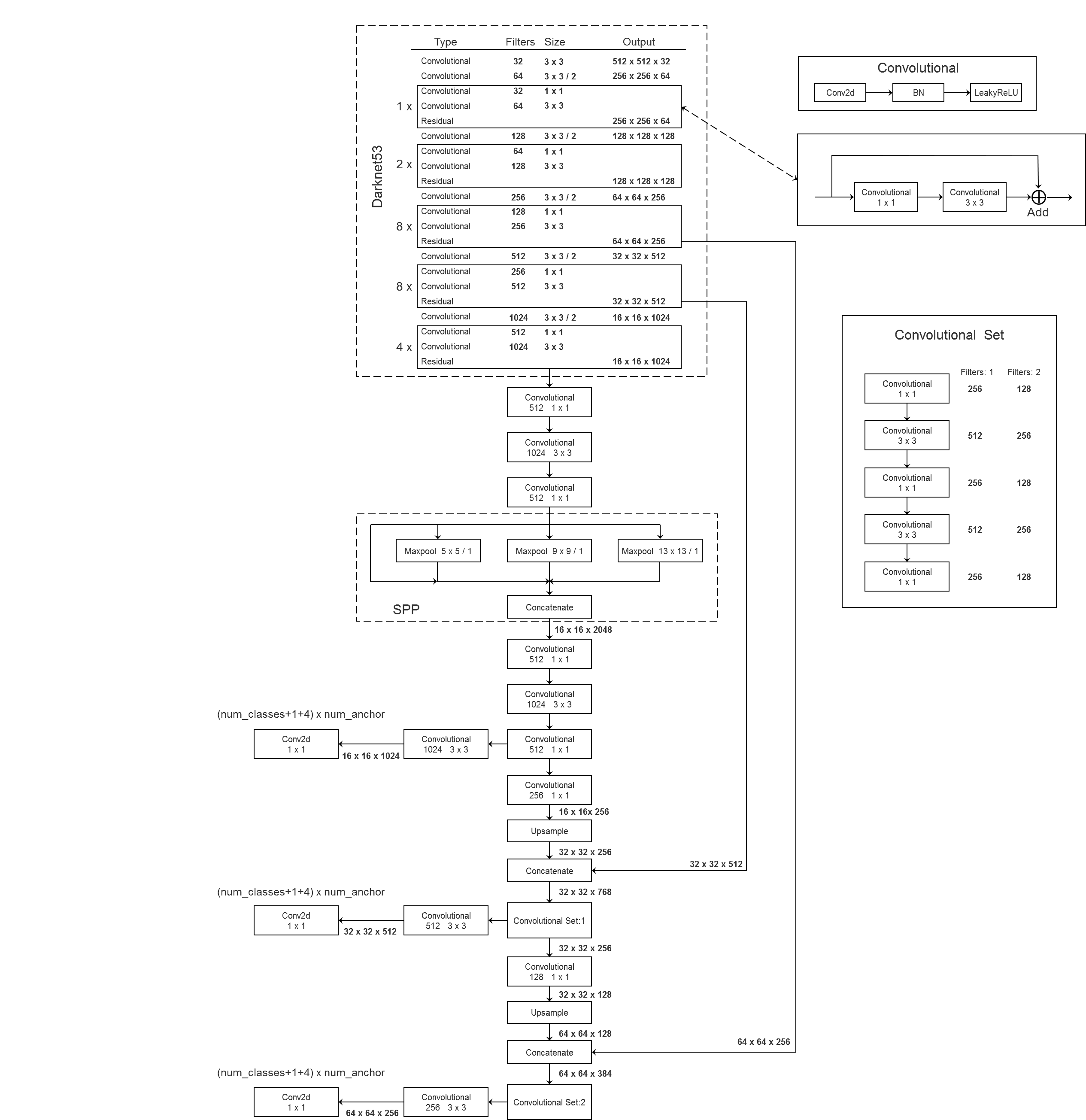

YOLOv3 SPP

简略图

YOLOv3 simple Architecture

可以看到，先通过Convolutional卷积层进行下采用，而不是Pooling，另外将提取后的特征更行上采样，与原来下采样得到的数据来进行一个连接，可以得到更多的语义信息，来预测中目标和大目标。

YOLOv3的损失函数

lbox=λcoord∑i=0S2∑j=0B1i,jobj(2−wi×hi)[(xi−xi^)2+(yi−yi^)2+(wi−wi^)2+(hi−hi^)2]lcls=λclass∑i=0S2∑j=0B1i,jobj∑c∈classespi(c)log(pi^(c))lobj=λnoobj∑i=0S2∑j=0B1i,jnoobj(ci−ci^)2+λobj∑i=0S2∑j=0B1i,jobj(ci−ci^)2loss=lbox+lcls+lobjl_{box} = \lambda_{coord} \sum_{i=0}^{S^2} \sum_{j=0}^{B} 1_{i,j}^{obj}(2-w_i \times h_i)[(x_i - \hat{x_i})^2 + (y_i - \hat{y_i})^2 + (w_i - \hat{w_i})^2 + (h_i - \hat{h_i})^2] \\ l_{cls} = \lambda_{class} \sum_{i=0}^{S^2} \sum_{j=0}^{B} 1_{i,j}^{obj}\sum_{c \in classes}p_i(c)log(\hat{p_i}(c)) \\ l_{obj} = \lambda_{noobj} \sum_{i=0}^{S^2} \sum_{j=0}^{B} 1_{i,j}^{noobj} (c_i - \hat{c_i})^2 + \lambda_{obj} \sum_{i=0}^{S^2} \sum_{j=0}^{B} 1_{i,j}^{obj} (c_i - \hat{c_i})^2 \\ loss = l_{box} + l_{cls} + l_{obj}

参考

YOLOv3 架构图转载自 https://github.com/WZMIAOMIAO/deep-learning-for-image-processing
